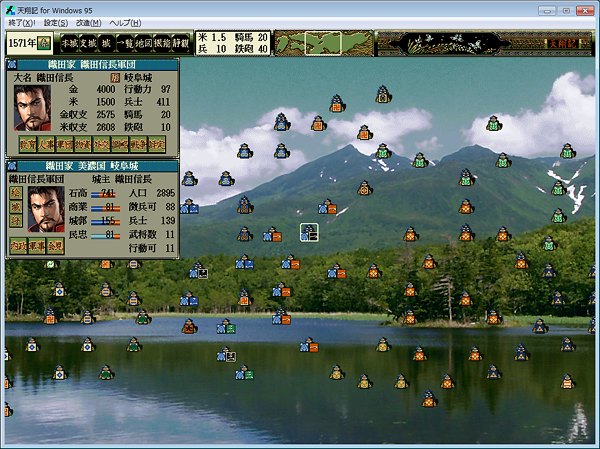

背景のメインマップ画像を変更する

• 概要

  日本全国地図を、別の(自作等の)画像へと入れ替えるツールの提供、
  および、その方法の説明となります。

  このツールは、春・夏・秋・冬の４種類のメインマップの画像を別の画像へと入れ替えます。





• ダウンロード

  DOWNLOAD ⇒ MapDataExpAndImp.zipファイル。

  └更新日 2016/02/11

• 準備

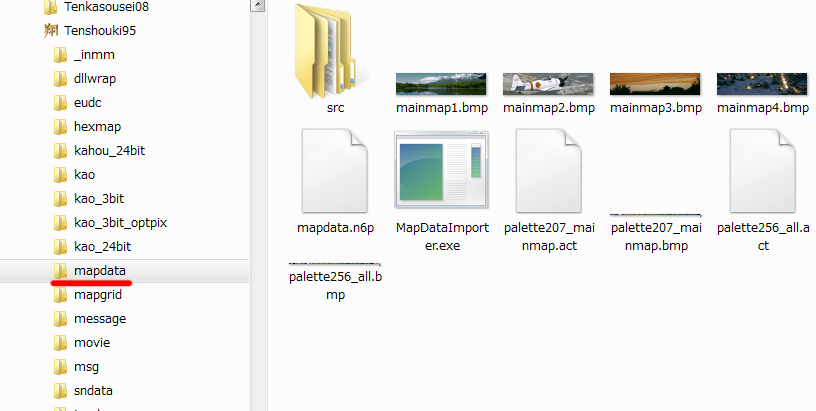

  MapDataExpAndImp.zip を解凍し、天翔記フォルダのサブフォルダにmapdataといったサブディレクトリを作成し、 その以下のように展開する。
  (※ディレクトリ名等は、何でもかまいません。以下はただの例です。)



• 使い方

  • 後で元へと戻せるように、天翔記ディレクトリ内にある｢mapdata.n6p｣を一度適当にバックアップぐらいはとっておきましょう。

  • 天翔記ディレクトリ内にある｢mapdata.n6p｣を、mapdata(上の例の場合)ディレクトリ内にコピーします。
    mapdataディレクトリがいわば、作業場となります。

  • 指定のパレットで減色した、mainmap1.bmp, mainmap2.bmp, mainmap3.bmp, mainmap4.bmpを用意し、同じくmapdataディレクトリ内に入れます。
    (デフォルトでサンプルが４つ入っています)
  • MapDataImporter.exe を実行します。(一瞬黒い画面が出てすぐ終わります)。mapdata.n6pが更新されます。
  • (更新された)mapdata.n6p を天翔記ディレクトリ内にあるmapdata.n6pへと上書きする。



• 指定のパレットで減色した、４つの.bmpの用意の仕方

  • 横縦2720x672の画像を４種類用意します。春・夏・秋・冬の分。
    メインマップの地図のサイズが2720x672となります。

  • 指定のパレットで指定の色数(しかも207色という半端な数)で、ある程度綺麗に減色可能なアプリケーションを用意します。
    一般的には、Optpix / yukari となります。

  • ここでは、無料で手に入るという点で、yukariで解説します。


  • 天翔記アップローダーからyukariをダウンロードします。
    (※Windows XP で かつ、 ウィルスソフトが Macafeeの場合、ユーカリソフトがウィルス誤反応するかもしれない。 Windows7以降であれば、Macafeeでも問題ない。)
    ・ユーカリソフト（減色ソフト）


    DOWNLOAD ⇒ http://u7.getuploader.com/nobu6/download/110/yukari.zip



  • Flex.exeを実行してユーカリを立ち上げる




  • メニューの
    「ファイル->開く」 でメインマップの背景にしたい大きな画像を開く。横2720×縦672で固定。異なる場合は拡大･縮小するなり上下左右をうまくカットしてこのサイズにする。



  • メニューの

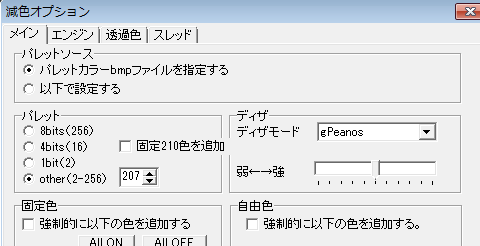

    編集->減色

    ・パレットカラーbmpファイルを指定する -> mapdataディレクトリ内にある palette207_mainmap.bmpを選択する。

    ・other->207 を設定
    ・ディザは｢アニメーション｣か｢gPeanos｣など。元の画像のテイストによって適切な設定は変化します。
    ・強←→弱は、通常は真ん中あたりか。お好みで。元の画像のテイストで変化させればＯＫ。



  • OKを押すと、減色される。



  • メニューから名前をつけて「mainmap1.bmp」～「mainmap4.bmp」のいずれかの名前で保存。
    (これがそれぞれ春～冬に対応する)


  • 保存したものが、(上の方の例では)mapdataディレクトリ以外に保存したなら、mapdataディレクトリに入れる。
    とにかく、MapDataImporter.exeと同じフォルダに入れる。



  • 以後のメインマップの減色は、

    新規ファイル読み込み

    編集→減色→OKボタンだけで減色できるようになります。
    (※ユーカリを再起動した場合には、再度｢パレットカラーbmpファイルを指定する｣を行ってください。)



• 主なエラー

  主に起きるのは２つのエラーです。エラーが起きるとエラーを表示した状態で止まります。

  • 画像のサイズが違う
    └2720 x 672 である必要がある。
  • 画像の色数が違う
    └指定のパレット｢palette207_mainmap.***｣を使って、減色して下さい。

• カラーパレットのお話

  メインマップで必要となるパレット
  カラーパレットを見ればわかりますが、緑系と青系しかほとんどありません。要するに本当に陸･山･海というマップを想定したカラーパレットになっています。


  天翔記全体のパレット
  赤枠が、天翔記全体のパレットのうち、メインマップで使用されるパレット。



• 背景のメインマップ画像を出力する

  • MapDataExporter.exe となります。
  • こちらは、mapdata.n6pにある｢春・夏・秋・冬・家紋アイコンや軍団番号アイコン、城アイコン等」の画像をファイルへと出力するためのツールです。

  • デフォルトのmapdata.n6pについては、すでに出力したものが.bmp形式で、output1.bmp～output5.bmpまで揃っています。
    ですが、誰かがmapdata.n6pを変更し、それを.bmpへと落としたい場合には、これを利用すると便利でしょう。



    画像概要	コマンド名	出力ファイル名	mapdata.n6p内でのスタート位置 これは｢前に存在する画像の画素数を全て足しこんだもの｣だ。	画像の横サイズ	画像の縦サイズ
    春	MapDataExporter	output1.bmp	0	2720	672
    夏	MapDataExporter	output2.bmp	1827840	2720	672
    秋	MapDataExporter	output3.bmp	3655680	2720	672
    冬	MapDataExporter	output4.bmp	5483520	2720	672
    家紋等	MapDataExporter	output5.bmp	7311360	128	416



    コマンド例：MapDataExporter output2.bmp 1827840 2720 672
