朝廷･外交･評定の背景画像を変更する

概要

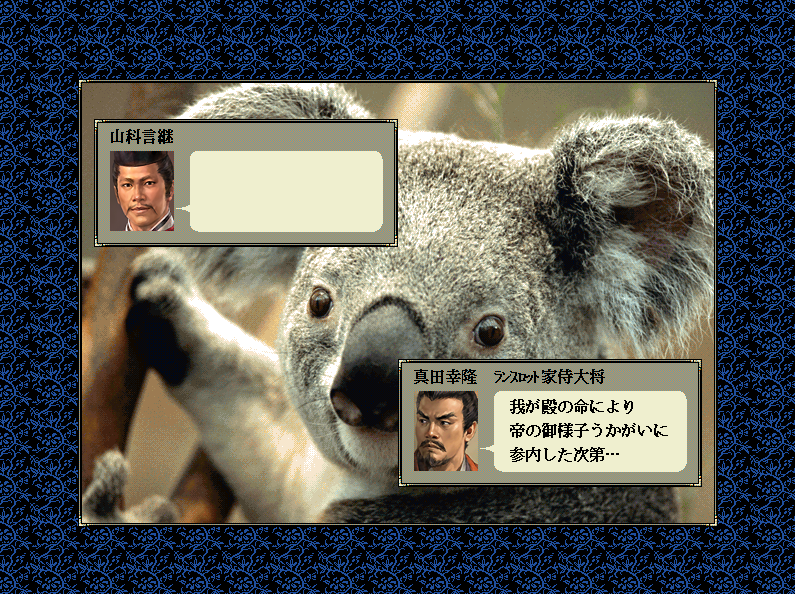

朝廷･外交･評定画面を、別の(自作等の)画像へと入れ替えるツールの提供と、
その使い方の説明となります。

このページの説明全体が、背景のメインマップ画像の変更と類似していますので、
そちらも参考として下さい。


ダウンロード

更新日 2016/02/11
BitMapExpAndImp.zip

このプログラムソースもメインマップの方のMapDataExpAndImp.zipに含まれて居ます。

準備

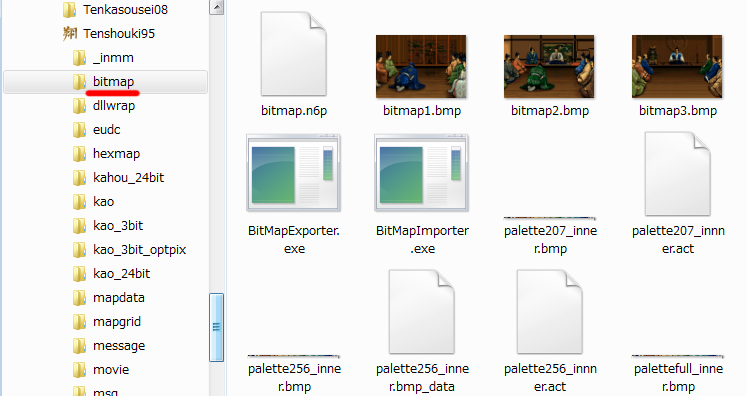

BitMapExpAndImp.zip を解凍し、天翔記フォルダのサブフォルダにbitmapといったサブディレクトリを作成し、
その以下のように展開する。
(※ディレクトリ名等は、実際には何でもかまいません。)

使い方

  • 後で元へと戻せるように、天翔記ディレクトリ内にある｢bitmap.n6p｣を一度適当にバックアップぐらいはとっておきましょう。
  • 天翔記ディレクトリ内にある｢bitmap.n6p｣を、bitmap(上の例の場合)ディレクトリ内にコピーします。
    bitmapディレクトリがいわば、作業場となります。
  • 指定のパレットで減色した、bitmap1.bmp, bitmap2.bmp, bitmap3.bmpを用意し、同じくmapdataディレクトリ内に入れます。
    (デフォルトで元画像と同じものが３つサンプルとして入っています)
  • BitMapImporter.exe を実行します。(一瞬黒い画面が出てすぐ終わります)。bitmap.n6pが更新されます。
  • (更新された)bitmap.n6p を天翔記ディレクトリ内にあるbitmap.n6pへと上書きする。

指定のパレットで減色した、３つの.bmpの用意の仕方

  • 横縦640x448の画像を３種類用意します。朝廷・外交・評定の分。
    画像サイズは640x448となります。
  • 指定のパレットで指定の色数(しかも207色という半端な数)で、ある程度綺麗に減色可能なアプリケーションを用意します。
    一般的には、Optpix / yukari となります。
  • ここでは、無料で手に入るという点で、yukariで解説します。

  • 天翔記アップローダーからyukariをダウンロードします。
    (※Windows XP で かつ、 ウィルスソフトが Macafeeの場合、ユーカリソフトがウィルス誤反応するかもしれない。 Windows7以降であれば、Macafeeでも問題ない。)
    ・ユーカリソフト（減色ソフト）
    (天翔記アップローダー)
    yukari.zip
  • Flex.exeを実行してユーカリを立ち上げる


  • メニューの
    「ファイル->開く」 で画面の背景にしたい大きな画像を開く。横640×縦448で固定。異なる場合は拡大･縮小するなり上下左右をうまくカットしてこのサイズにする。


  • メニューの
    編集->減色

    ・パレットカラーbmpファイルを指定する -> bitmapディレクトリ内にある palette207_inner.bmpを選択する。
    ・other->207 を設定
    ・ディザは｢アニメーション｣か｢gPeanos｣など。元の画像のテイストによって適切な設定は変化します。
    ・強←→弱は、通常は真ん中あたりか。お好みで。元の画像のテイストで変化させればＯＫ。


  • OKを押すと、減色される。


  • メニューから名前をつけて「bitmap1.bmp」～「bitmap3.bmp」のいずれかの名前で保存。
    (これがそれぞれ春～冬に対応する)

  • 保存したものが、(上の方の例では)bitmapディレクトリ以外に保存したなら、bitmapディレクトリに入れる。
    とにかく、BitMapImporter.exeと同じフォルダに入れる。


  • 以後の画像の減色は、

    新規ファイル読み込み

    編集→減色→OKボタンだけで減色できるようになります。
    (※ユーカリを再起動した場合には、再度｢パレットカラーbmpファイルを指定する｣を行ってください。)

主なエラー

主に起きるのは２つのエラーです。エラーが起きるとエラーを表示した状態で止まります。

  • 画像のサイズが違う
    └640 x 448 である必要がある。
  • 画像の色数が違う
    └指定のパレット｢palette207_inner.***｣を使って、減色して下さい。

カラーパレットのお話

朝廷･外交･評定画面で必要となるパレット
カラーパレットはメイン画面のパレットに似ていますが、僅かに色身が異なるところが多々あります。

天翔記全体のパレット
赤枠が、天翔記全体のパレットのうち、朝廷･外交･評定画面で使用されるパレット。

朝廷･外交･評定の背景の画像を出力する

  • BitMapExporter.exe となります。
  • こちらは、bitmap.n6pにある｢朝廷･外交･評定」の画像をファイルへと出力するためのツールです。
    画像概要 コマンド名 出力ファイル名 bitmap.n6p内でのスタート位置
    これは｢前に存在する画像の画素数を全て足しこんだもの｣だ。    		 画像の横サイズ 画像の縦サイズ
    朝廷 BitmapExporter output1.bmp 0 640 448
    外交 BitmapExporter output2.bmp 286720 640 448
    評定 BitmapExporter output3.bmp 573440 640 448


    コマンド例：
    BitMapExporter output2.bmp 286720 640 448
