グリッドビューに顔画像を入れる。

  • ~上級編~

    ここは、前節「メモリエディタを作る」の続きとなります。

    さて、前節では、.NET FrameWorkのデータグリッドビューコンポーネントを利用して、メモリエディタを作成しました。

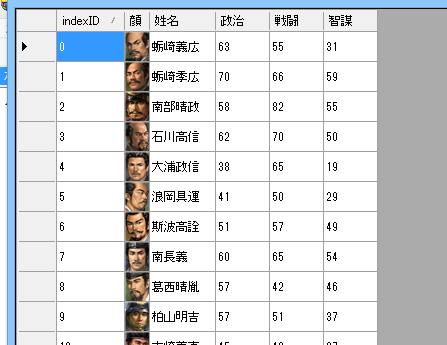

    ここでは、その続きとして、「データグリッドビューの中に、武将の顔グラを表示する」というのを行います。

    8色の顔グラを表示する、というのも無理ではありませんが、ソース長くなっていくので、
    ここでは、「フルカラーの顔グラフィックが、kao_24bitフォルダに存在する」というこを前提に組んでみましょう

  • DataGridViewImageColumnの利用

    前節のMemoryEditorFormの中身の変更となります。

    まずはメモリビューワーを実現してみましょう。

    前節では、全て「DataGridViewTextBoxColumn」型を扱ってきました。
    今節では、これに加えて「DataGridViewImageColumn」という画像が扱える「縦列」を扱って、顔グラフィックを取り扱います。

    又、画像を縮小する際に、よく利用されるやり方も盛り込まれています。

    using namespace System;
    using namespace System::Windows::Forms;
    using namespace System::Drawing;



    ref class MemoryEditorForm : public Form {

    private:
      DataGridView^ dgv;  // データグリッドビュー型。 エクセルのように格子状のデータを表示できるため、非常によく利用される。

    public:
      MemoryEditorForm() {

        this->Text = "MemoryEditor";

        // データグリッド全体のインスタンス
        dgv = gcnew DataGridView();

        dgv->Height = 800;
        dgv->Width = 1000;
        dgv->RowTemplate->Height = 30; // 各々のセルの高さを30とする。
        dgv->AutoSizeColumnsMode = DataGridViewAutoSizeColumnsMode::AllCells; // 各カラムの横幅はコンテンツに応じて自動調整


        // .NETのString^型を要素とする、.NETの配列array^型。
        cli::array<String^>^ colTitle = {"indexID", "顔", "姓名", "政治", "戦闘", "智謀"};

        // -------------- ここからデータグリッドの「縦列に相当するカラムブジェクト」と、「各カラムのタイトル」の文字列をセッティングする。
        // 「index:0 顔グラ:1 姓名:2 政治:3 戦闘:4 智謀:5」 という順番となる。

        for (int i=0; i < colTitle->Length; i++) {
          if ( colTitle[i] != "顔" ) {
            // テキスト型の縦列のオブジェクトを作り
            DataGridViewTextBoxColumn^ dgvtbc = gcnew DataGridViewTextBoxColumn();
            // タイトル文字列を設定
            dgvtbc->HeaderText = colTitle[i];
            // グリッドビューに縦列として追加。
            dgv->Columns->Add(dgvtbc);
          } else {
            // イメージ型の縦列のオブジェクトを作り
            DataGridViewImageColumn^ dgvic = gcnew DataGridViewImageColumn();
            // タイトル文字列を設定
            dgvic->HeaderText = colTitle[i];
            // グリッドビューに縦列として追加。
            dgv->Columns->Add(dgvic);
          }
        }

        // 各カラムに天翔記のデータ(532人の武将の、姓名、政才、戦才、智才)を足してゆく
        DgvDataImport();

        // データグリッドのセルを編集した時のイベントハンドラを登録する。
        dgv->CellValueChanged += gcnew DataGridViewCellEventHandler(this, &MemoryEditorForm::dgv_CellValueChanged);

        // データグリッドビューをフォームに乗っける
        this->Controls->Add(dgv);
      }

    private:
      // 武将番号【配列用】を引数として、顔番号を求め、フルカラーの顔画像があれば、
      // それを24*30ピクセルのジメージオブジェクトにして返す。
      Bitmap^ GetFaceBitmap(int iBushouID) {
        // 武将の顔番号を求める
        int iFaceID = p武将戸籍情報[iBushouID].顔番号;
        // 顔番号→4桁のファイル名に
        String^ strFaceFileName = String::Format("kao_24bit\\{0:0000}.bmp", iFaceID+1);

        Bitmap^ bm = gcnew Bitmap(24, 30);
        if (System::IO::File::Exists( strFaceFileName )) {
          // bm の中を描画用意。
          Graphics^ g = Graphics::FromImage(bm);

          // バイキュービックモードとする。(PhotoShopのリサイズモードとかと似た概念)
          g->InterpolationMode = System::Drawing::Drawing2D::InterpolationMode::HighQualityBicubic;
          g->DrawImage(gcnew Bitmap(strFaceFileName), 0, 0, bm->Width, bm->Height); // 内部描画
        }

        return bm;
      }

      void DgvDataImport() {

        // 横列単位で足してゆく、index:0, 姓:1, 名:2, 政治:3 戦闘:4 智謀:5 の順番通り
        for ( int i=0; i<最大数::武将情報::配列数; i++) {

          dgv->Rows->Add(
            i,
            GetFaceBitmap(i),
            gcnew String(Get_名字(i).c_str())+gcnew String(Get_名前(i).c_str()),
            p武将情報[i].最大政才,
            p武将情報[i].最大戦才,
            p武将情報[i].最大智才
            );
        }
      }

      void dgv_CellValueChanged(Object^ sender, DataGridViewCellEventArgs^ e)	{
        // イベントが発生したオブジェクト(=sender) はデータグリッド型なので、データグリッド型として受け取って…
        DataGridView^ grid = (DataGridView^)sender;

        // 一番左のIndexIDに入っている値が、武将番号【配列用】である。
        int iBushouID = Convert::ToInt32(grid[0, e->RowIndex]->Value->ToString()); // indexIDが一番左だからcolumnは0

        // 発生したイベントの列が3番目なら
        if (e->ColumnIndex == 3) {
          // 該当のグリッドの値をbyte型(256までの型)にして、p武将情報に代入する。
          p武将情報[iBushouID].最大政才 = Convert::ToByte(grid[e->ColumnIndex, e->RowIndex]->Value->ToString());
        }
        // 発生したイベントの列が4番目なら
        if (e->ColumnIndex == 4) {
          // 該当のグリッドの値をbyte型(256までの型)にして、p武将情報に代入する。
          p武将情報[iBushouID].最大戦才 = Convert::ToByte(grid[e->ColumnIndex, e->RowIndex]->Value->ToString());
        }
        // 発生したイベントの列が5番目なら
        if (e->ColumnIndex == 5) {
          // 該当のグリッドの値をbyte型(256までの型)にして、p武将情報に代入する。
          p武将情報[iBushouID].最大智才 = Convert::ToByte(grid[e->ColumnIndex, e->RowIndex]->Value->ToString());
        }
        デバッグ出力 << "budhou:" << iBushouID << "row:" << e->RowIndex << "column:" << e->ColumnIndex << endl;

      }
    };
